Waterfall RS700 - Bloc de Puissance avec DSP 2x 700W

Amplificateur DSP Waterfall RS700 by Atohm

Les ingénieurs d’ATOHM ont redéfini chaque étape de la chaîne du signal musical, afin de délivrer les meilleures performances à tous les niveaux de puissance. Découvrez les technologies X-GUARD™  / U-GUARD™ / T-GUARD™ / X-TEND™ & CSC™.

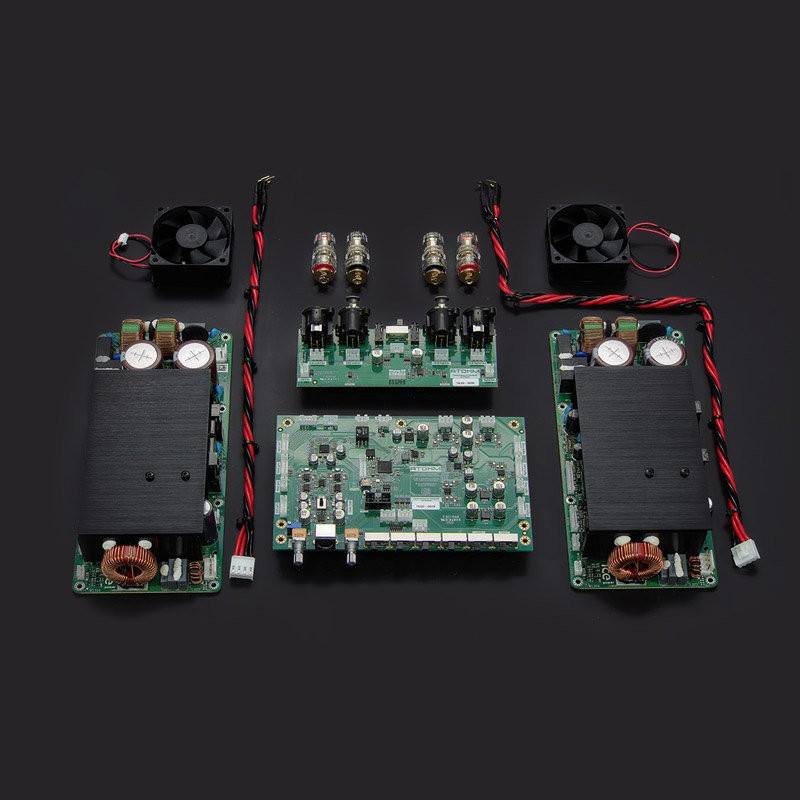

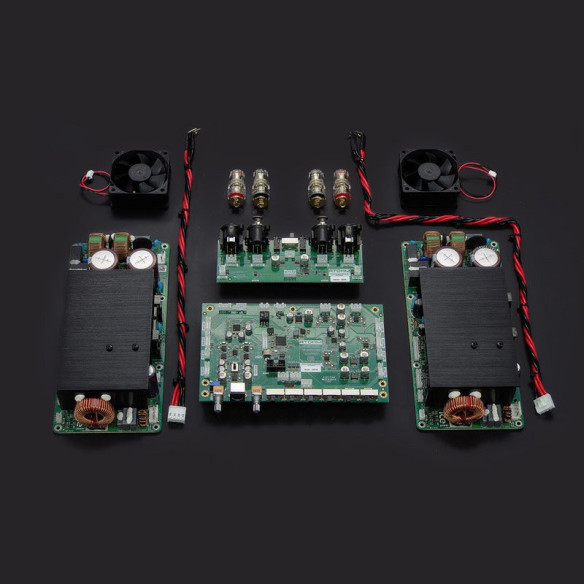

Le Waterfall RS700 est issu de plus de 6000 heures de développement . Cet amplificateur piloté par DSP est un pur produit de l’ingénierie française : conçu par ATOHM, le design du PCB hardware est réalisé par SOLEDGE avec une industrialisation 100% française.

Innovations Technologiques

Le Waterfall RS700 « WATERFALL AUDIO SPECIAL EDITION » intègre via la carte DSP les dernières innovations technologiques développées par le département R&D d’ATOHM. Il présente la caractéristique de travailler en « temps réel »  sur le signal et optimise à la perfection le couplage entre les étages de puissances et les paramètres des enceintes ou caissons employés.

Puissance et noblesse

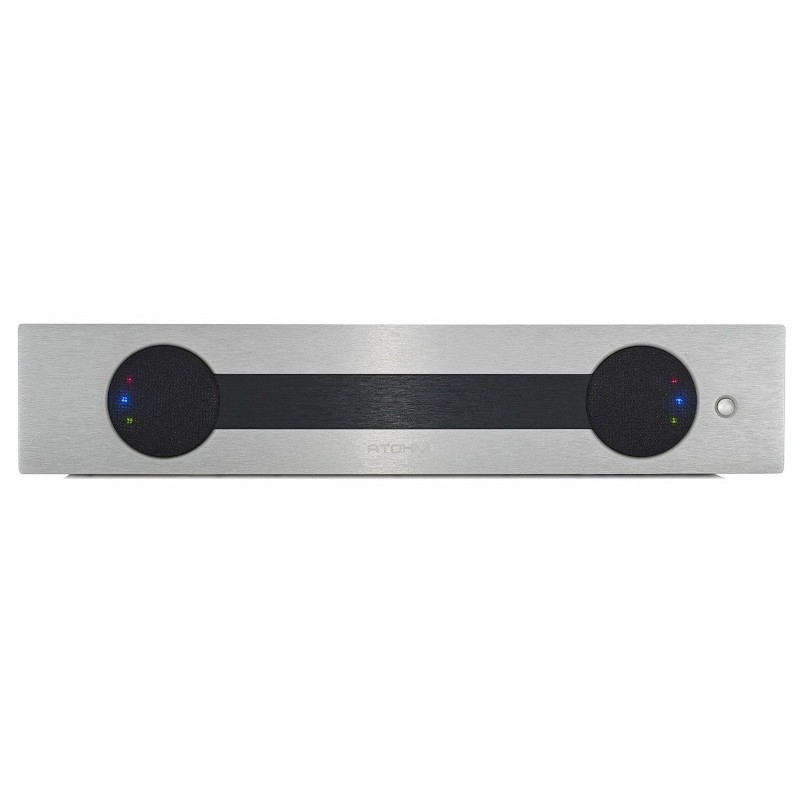

Conçu dans les règles de l'art, le Waterfall RS700 est assemblé par Atohm près de Besançon, haut lieu de ma précision mécanique. C'est un outil sans compromis avec des possibilités techniques inédites procurant une expérience d'écoute hors du commun. Le DSP pilote deux étages de forte puissance strictement indépendants (architecture double mono, 2x 700 watts) élégamment intégrés dasn une châssis au format rack 19 pouces/2U avec une façade en aluminium massif brossé au design épuré.

Fonctionnalités inédites et flexibilité

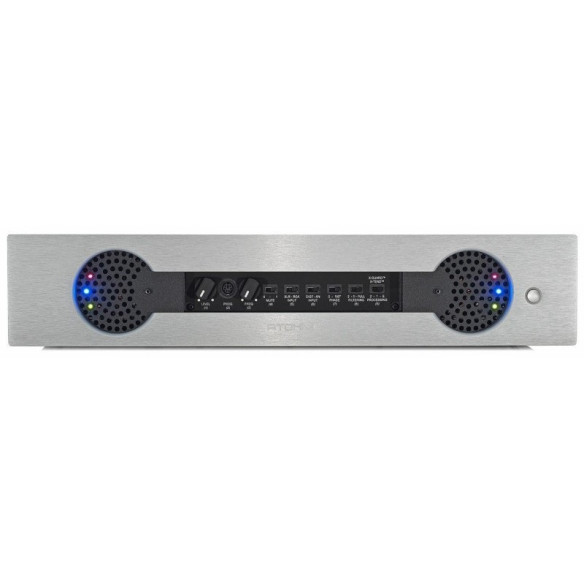

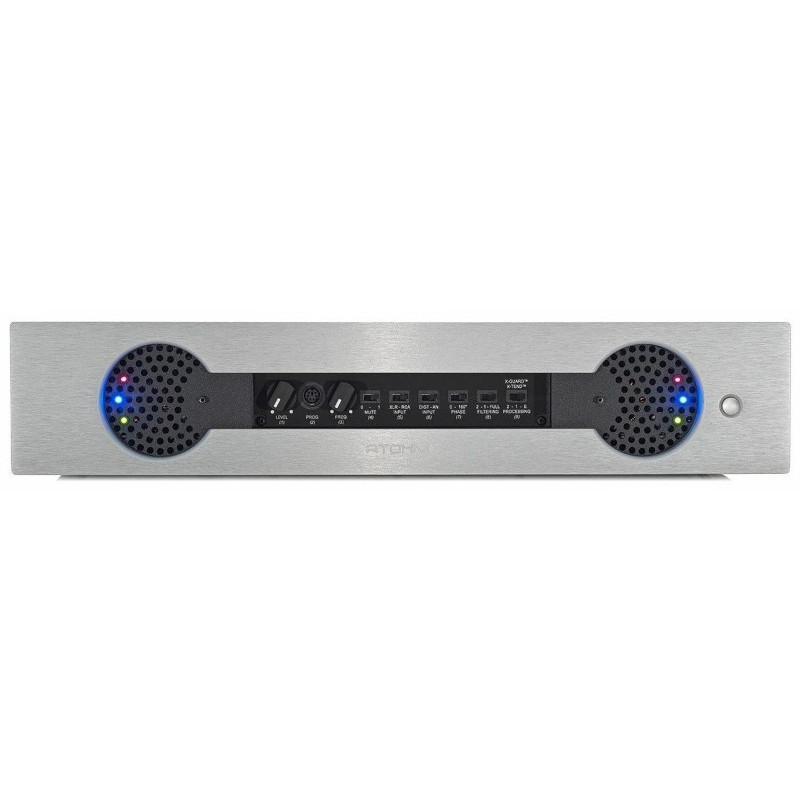

Le DSP intègre différents programmes en fonction du type d'enceintes utilisées; il assure une performance maximale et une sécurité totale. L'ensemble des réglages reste accessible via le panneau avant amovible.

Connectivité

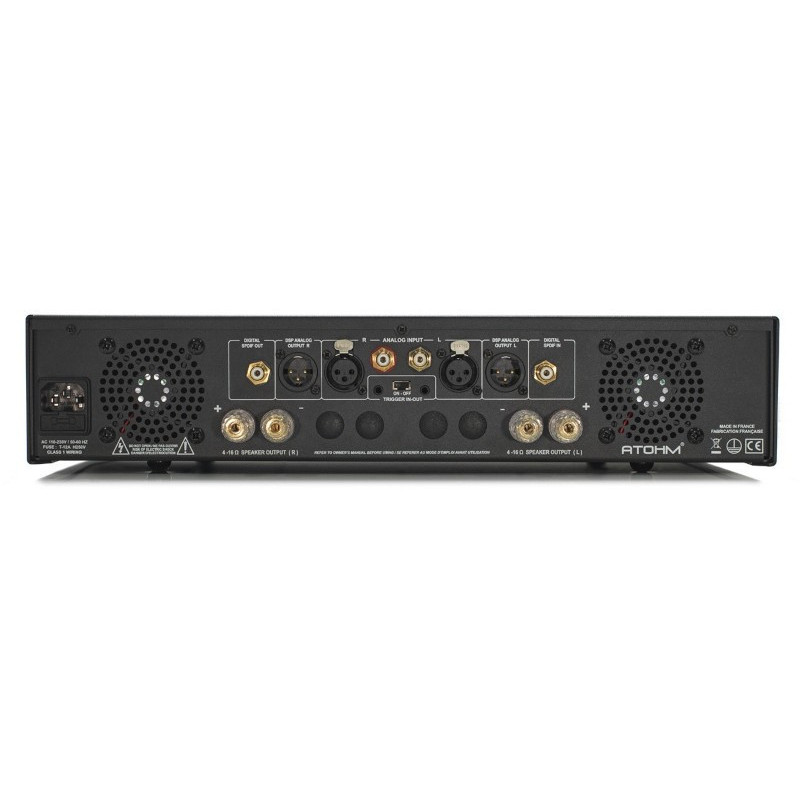

Le Waterfall RS700 présente toutes les possibilités de raccordement via 2 entrées analogiques aux formats RCA/XLR et dispose du pilotage TRIGGER. Il propose une très innovante liaison numérique (Entrée-Sortie S/PDIF numérique) pour des application spécifiques avec d'autres Waterfall RS700. Grâce à ses sorties analogiques XLR pilotées par le DSP, l'architecture technique permet de créer des solutions stéréo en bi-amplification active pour certaines applications professionnelles (type studio monitor).

Technologies exclusives pilotées par le DSP

• X- GUARD™ Processing de contrôle de l’excursion des HP en temps réel (mode SUB)
• X-TEND™ Processing d’extension de la réponse dans l’infra grave (Bande 20-35 Hz). Actif en mode SUB (Remarque : induit un SPL Max inférieur)
• U- GUARD™ Processing de contrôle de la puissance en temps réel / gestion de la protection des caissons & enceintes
• CSC™ Processing de correction de la réponse en fréquences (>1 Khz) compensant l’absorption de l’écran pour les enceintes Left, Center & Right. (Cinema Screen Compensation actif en mode SPEAKER uniquement).
• T- GUARD™ Processing de gestion des paramètres thermiques en temps réel des étages de puissance et des bobines mobiles des caissons & enceintes.

Rack & intégration

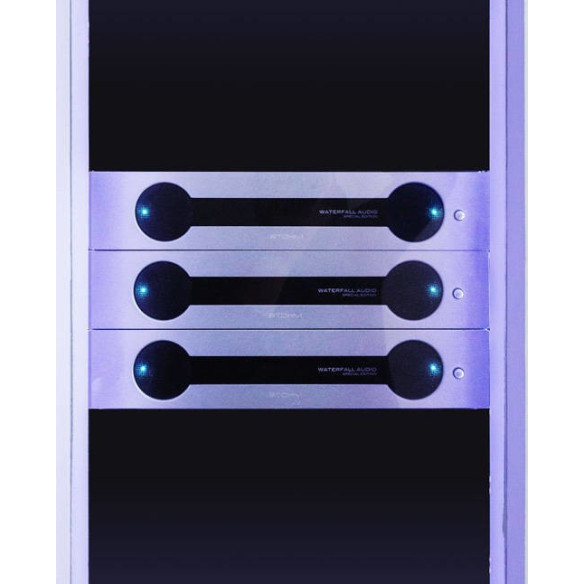

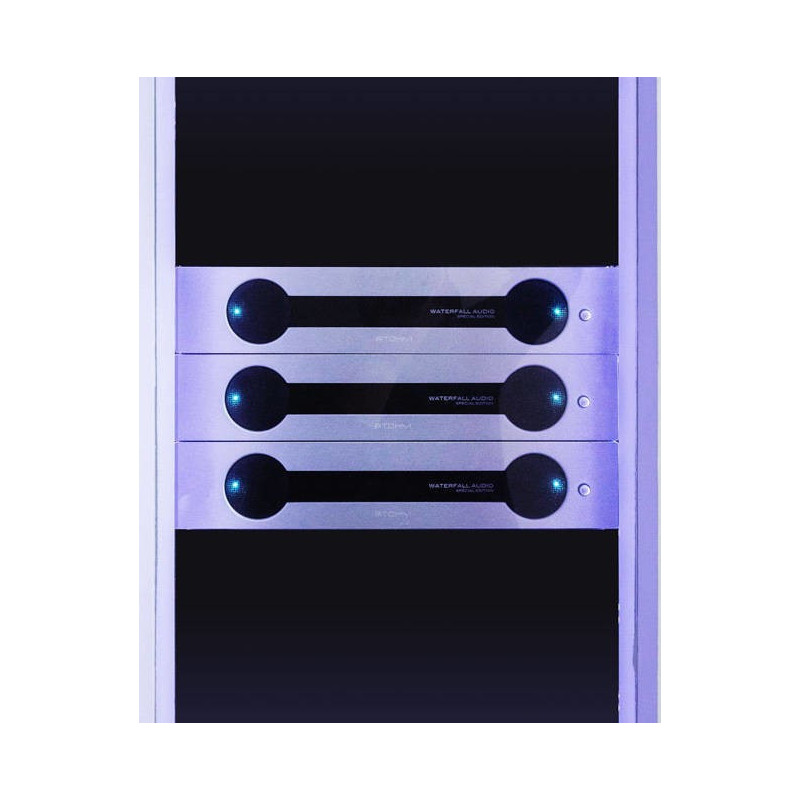

Selon vos contraintes d’installation et d’intégration le Waterfall RS700 peut être installé dans un RACK 19 pouces ou de manière classique dans du mobilier. La ventilation pilotée s’adapte à vos conditions d’utilisation avec la plus grande discrétion.

Points clés :

• Amplificateur 19 pouces/2U (platines de fixation rack amovibles)
• Architecture double mono (2x700w/4 Ohms) pilotée par DSP
• DSP version W1.0 optimisée pour la gamme d’enceintes WATERFALL PRO CUSTOM SERIES
• Pilotage en mode SUB sur SUB600 & SUB600S / Pilotage en mode SPEAKER sur LCR300 & LCR500
• Performance maximale & sécurité totale Ampli/SUB et Ampli/Enceintes
• Technologies exclusives pilotées par le DSP :
  X-GUARD™ : Processing de contrôle de l’excursion des HP en temps réel (mode SUB)
  U-GUARD™ : Processing de contrôle de la puissance en temps réel / gestion de la protection  des caissons & enceintes
  T-GUARD™ : Processing de gestion des paramètres thermiques en temps réel des étages  de puissance et des bobines mobiles des caissons & enceintes
  X-TEND™ : Processing d’extension de la réponse dans l’infra grave (Bande 20-35 Hz) Actif en mode SUB (Rq: induit un SPL Max inférieur)
  CSC™ : Processing de correction de la réponse en fréquences (>1 Khz) compensant l’absorption de l’écran pour les enceintes Left, Center & Right. (Cinema Screen Compensation actif en mode SPEAKER uniquement)
• Entrées analogiques XLR/RCA
• Liaison numérique possible entre RS700 selon applications (DIGITAL SPDIF IN/OUT)
• Sorties XLR pilotées par DSP pour applications spécifiques
• Pilotage Trigger IN/OUT (12V)
• Ventilation pilotée et silencieuse intégrant des filtres anti poussières accessibles et renouvelables
• Protection des réglages par platine à verrouillage mécanique

Application Audio :

• Salle de cinéma résidentielle haut de gamme
• Applications professionnelles (Studio MONITOR) avec la gamme d’enceintes
• WATERFALL PRO CUSTOM SERIES (SPL élevé et absence de distorsion).

Caractéristiques Techniques Waterfall RS700:
- Segment : Haut de gamme
- Type : Ampli de puissance avec DSP
- Puissance : 2x 700 Watts RMS 4Ω
- Réponse en fréquence : 2 Hz - 45 kHz "Speaker"
- Réponse en fréquence : 2 Hz à 35 -150 Hz "Sub"
- Réponse à  Sensibilité : 110 dB
- DSP : X-GUARD™, U-GUARD™, T-GUARD™, X-TEND™, CSC™. DSP Sigma : 32 bits / 295 MHz.
- Convertisseur : 24 bits / 96 kHz
- Finition : Silver
- Dimensions (LxHxP) : 482 x 88 x 348 mm (avec les supports du rack)
- Poids : 8,7 kg
